CONFIGURA IL TUO PRODOTTO:

FORZA

FORZA

INGOMBRO

INGOMBRO

CONSUMO ENERGETICO

CONSUMO ENERGETICO

LE VERSIONI

LE VERSIONI

HLU – HLX

Cilindro pneumatico e moltiplicatore idraulico montati coassialmente.

Pistoni con anello magnetico per il controllo separato della corsa di avvicinamento e di lavoro, deceleratori pneumatici sulle corse di rientro.

HPU – HPX

Cilindro pneumatico e moltiplicatore idraulico montati parallelamente.

Pistoni con anello magnetico per il controllo separato della corsa di avvicinamento e di lavoro, deceleratori pneumatici sulle corse di rientro.

HRU – HRX

Cilindro pneumatico e moltiplicatore idraulico montati parallelamente. Regolatore meccanico di finecorsa. Pistoni con anello magnetico per il controllo separato della corsa di avvicinamento e di lavoro, deceleratori pneumatici sulle corse di rientro.

LE VARIANTI

LE VARIANTI

…V

Valvola limitatrice della corsa di lavoro

Sulle unità pneumoidrauliche di potenza serie H, ad eccezione della serie HRU-HRX, è possibile montare la valvola limitatrice della corsa. Agendo su un nonio posto esternamente all’unità, l’utilizzatore limita la corsa di lavoro dello stelo in uscita. La valvola proporziona la quantità d’olio all’interno del serbatoio modificando la corsa dello stelo con estrema precisione.

L’utilizzatore può dunque affinare la corsa di lavoro in base alle caratteristiche del pezzo in lavorazione. La regolazione standard della valvola limitatrice è 0÷15 mm.

Lo staff tecnico-commerciale KRATOSPACK è disponibile per analizzare le differenti esigenze del cliente

…A

Gruppo antirotazione

Il gruppo antirotazione disponibile per le unità pneumoidrauliche di potenza serie H elimina la rotazione dello stelo durante la corsa di avvicinamento e di lavoro. L’impiego di questo elemento meccanico è indicato quando l’accessorio montato sullo stelo necessita di mantenere lo stesso orientamento durante i cicli di lavoro.

... E ... L ... C ... F

Gruppo cella di carico

La cella di carico è un elemento indispensabile quando si ha necessità di un feedback del ciclo di lavoro impostato sull’unità di potenza. Abbinando la cella di carico ad un controller di processo l’utilizzatore può impostare sul dispositivo di controllo la curva di lavoro in base alle specifiche del pezzo. Al termine del ciclo, il dispositivo indicherà se i parametri impostati sono stati rispettati (pezzo conforme) oppure quali parametri hanno superato il limite di tolleranza (pezzo non conforme). Differenti celle di carico e dispositivi di controllo sono disponibili per coprire le eigenze del cliente. Standard, abbinata alla cella di carico, l’unità viene fornita con dispositivo antirotazione. Lo staff tecnico-commerciale KRATOSPACK è disponibile per analizzare le differenti esigenze del cliente.

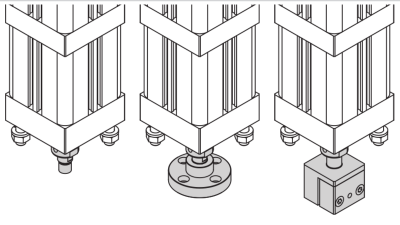

... C ... M ... R

Codoli e mozzi portastampi

Il montaggio degli accessori sulle unità pneumoidrauliche di potenza serie H, può avvenire mediante l’utilizzo del foro filettato metrico presente sullo stelo oppure mediante accessori adeguatamente proporzionati per l’unità.
Gli accessori standard disponibili proposti da KRATOSPACK sono:

  • Codolo maschio
  • Codolo e mozzo portastampi
  • Portastampi radiale

Lo staff tecnico commerciale KRATOSPACK è disponibile per analizzare le differenti esigenze del cliente.

... F

Flangia anteriore di fissaggio

Standard le unità pneumoidrauliche di potenza serie H vengono fornite con tiranti anteriori sporgenti che consentono di fissare l’unità direttamente sulla struttura costruita dal cliente.
Diversamente, è possibile dotare l’unità di una flanga anteriore di interfaccia.
Lo staff tecnico commerciale KRATOSPACK è disponibile per analizzare le differenti esigenze del cliente.

Modello 3d
